室外網球場建設施工照明選擇方案
戶外網球場照明選擇方案
適用場所：室外網球場 設計時間：2017年1月
目錄 前言 參考標準 常規場館情況分析 標準對應方案 LED燈具參數 部分案例
第一部分 前言 公司長期從事室內外運動場館照明燈光系統的設計及銷售、維護?，F就目前參與過的相關戶外網球場燈光的相關案例進行整理分析，希望為廣大的安裝和使用者朋友提供一些幫助和經驗，以便大家在購買和使用時能起到認準產品購買合適的適用的產品。（正式比賽方案需要根據場地的情況來設計制作，如有需要請聯系相關人員定制） 第二部分 參考標準 室內網球場的照度標準（GB）： 業余比賽（訓練）：150 lux－300 lux， 一般比賽：300 lux－500 lux， 正式比賽：500 lux－750 lux－甚至更高（1500 lux）。 觀眾席80 lux－300 lux
第三部分 常規場館情況分析 根據國際網聯和國家體委頒布的《網球競賽規則》中的規定： 一片標準網球場地的占地面積不小于36.58米（長）×18.29米（寬），這個尺寸也是一片標準網球場地四周圍擋網或室內建筑內墻面的凈尺寸。在這個面積內，有效雙打場地的標準尺寸是：23.77米（長）×10.97米（寬），在每條端線后應留有不小于3.66米的空地。在球場安裝網柱，兩柱中心測量，柱間距離是12.80米。網柱頂端距地平面是1.07米，球網中心上沿距地平面是0.914米。 如果是兩片或兩片以上相鄰而建的并行網球場地，相鄰場地的邊線之間距離不小于4米。 如果是室內網球場，端線6.40米以外上空凈高不小于6.40米，室內屋頂在球網上空的凈高不小于11.50米。 然而根據本公司多方實地調查所知，一片標準網球場地的占地面積不小于36.6米×18.3米，端線6.40米以外的上空凈高不小于6.40米，國內一般室內網球場館多為鋼結構搭建而成，房頂由鋼結構構建而成，高度范圍為7-12米不等，其中又以8米、9米居多，燈具的安裝高度一般在7-10米左右。 附圖：室外網球場平面圖 方案布置剖面圖： 方案涉及相關公式及參數： 模擬照明效果的公式支持 E=ΦNKCU /A 其中E——表示平均照度 Φ——表示單個燈具的總光通量 N——表示燈具的總數量 K——維護系數：隨著燈具中反射器和玻璃的受污染，以及光衰 等，經過一段時間的使用后照度會有相對的下降，因此必 須要先估算在內，按照現場環境，燈具的維護系數為1以下； Cu——燈具射出的光通量利用系數，按照現場環境取值。一般為1以下 A——照明區域面積 本方案涉及燈具照明： 196WLED單燈光通量：21560lm；維護系數：0.8；利用系數：0.6 1000W金鹵燈單燈光通量：80000lm；維護系數：0.6；利用系數：0.4 備注：普通的戶外網球場一般圍網高度為4米左右，燈桿安裝高度一般為6米，少數會有8米左右。風順照明專業建議：網球場燈桿最適合的高度為高出圍網1.5--2米之間。 第四部分 標準對應方案 對于球場照明，各方由于考慮亮度級別、投入成本、場館格局的不用，所需照明方案不同，本公司特根據不同需求設計以下幾種方案供大家參考： 方案一：一般性訓練場地方案 適用：一般性訓練場地、社區、工廠室內場館 布置方案圖： 方案說明：使用6套1000W金屬鹵化物燈對稱分布在球場兩側，該方案可保證一般訓練及社區比賽 同燈桿數量LED燈具方案： 方案說明：本方案為6套1000W金鹵燈替換方案，使用2×196WLED燈具替換原有1000W金鹵燈燈具，預計照度超過原有金鹵燈水平可保證一般比賽。 應用案例：益陽體育局（6套2×196W燈具替換原1000W金鹵燈）

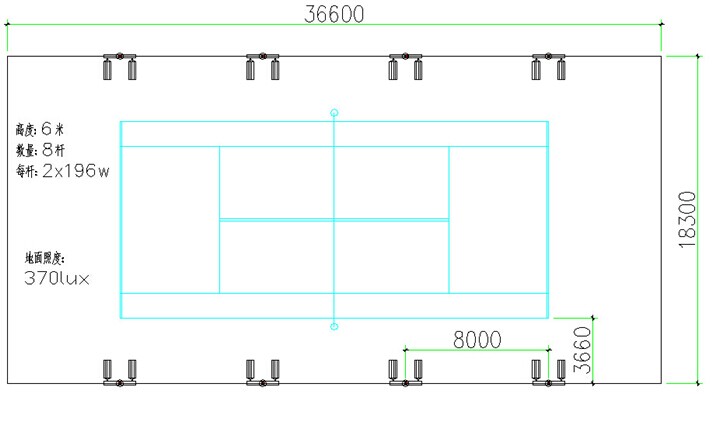

方案二：比賽型場地照明方案 適用場所：收費性會所、高檔酒店、體育館、標準比賽場地 布置方案圖： 方案說明：本方案選擇燈具安裝高度為6米，使用8套1000W高亮度金屬鹵化物燈具作為照明光源，燈具平均分布在球場兩側可保證一般比賽及高水平訓練的要求。 同等級LED照明方案： 方案說明：本方案使用8套2×196WLED燈具替換原有1000W金鹵燈，能耗為原來的1/5，照度達到原有水平的1.5倍以上，可保證球場的一般性正規比賽，適合于高檔酒店、收費性運動會所。 應用案例：廣州三資企業戶外網球場（使用8套2×196LED燈具） 第五部分 方案涉及燈具及說明
名稱：1000w 網球場專用燈具 196WLED燈具
以上燈具均可配置合適燈桿，一般設計為6米，燈桿材質為Q235鋼材，厚度為3毫米，燈桿直徑為114毫米，外觀顏色多為墨綠色，如安裝場地為臨河臨?；蚺_風高發區請告知廠家做好適配地籠（基座）?。。?！ 第六部分 部分成功案例 廣州芳村網球中心 湖南益陽資陽體育場 西安某大學戶外網球場
|
